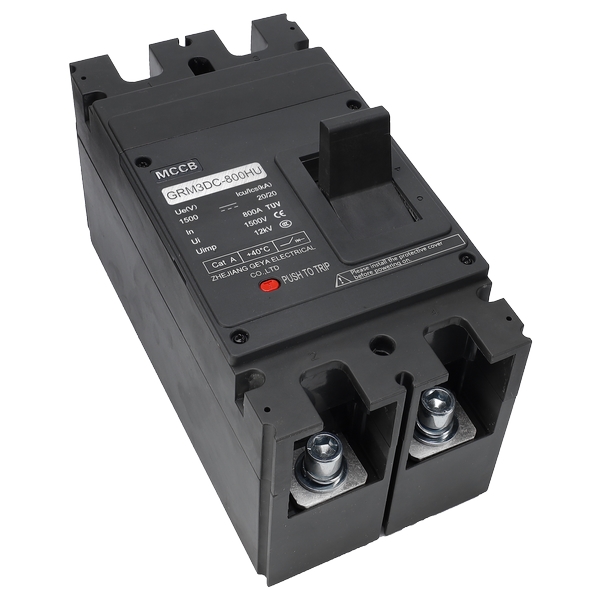

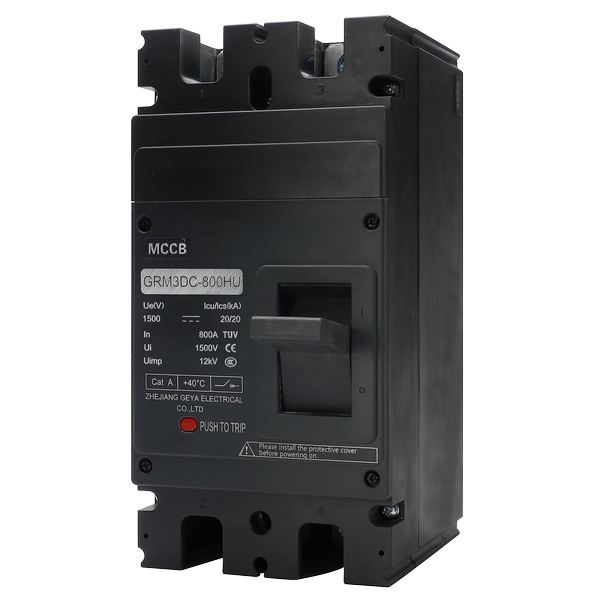

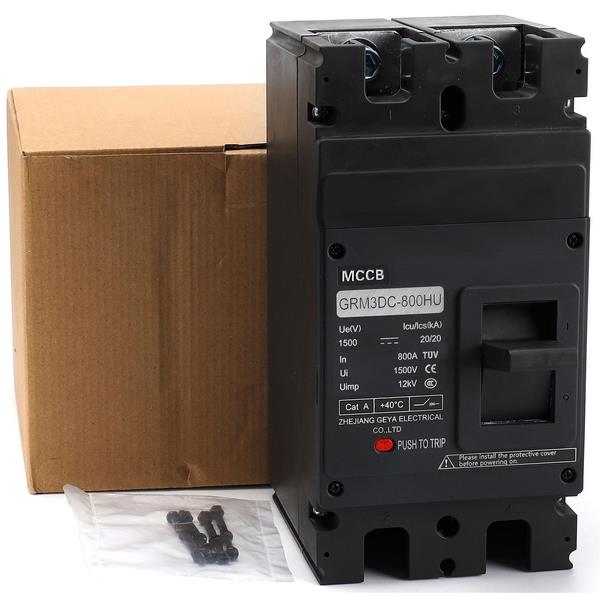

GRM3DC系列直流塑殼斷路器功能介紹：
1、GRM3-(HU)系列塑殼斷路器，額定電壓為AC1140V,電流為400A。
2、GRM3-(HU)系列塑殼斷路器，在交流800V電壓下，分?jǐn)嗳萘繛?6.5KA,可
系統的可靠短路保護。
3、GRM3DC-(HU)系列塑殼斷路器，額定電壓為AC1500V,電流為400A。
4、GRM3DC-(HU)系列塑殼斷路器，在直流1500V電壓下，分?jǐn)嗳萘繛?0KA,可
系統的可靠短路保護。
GRM3DC系列直流塑殼斷路器產品等級：
根據操作模式：
1.直接操作。
2.電動操作機構操作。
3.旋轉手柄操作。
根據保護形式：
1.線路保護。
2.線路隔離。
根據接線形式：
1.前端接線。
2.后面板接線。
3.插入式接線。
GRM3DC系列直流塑殼斷路器應用環境：
1.海拔高度不超過2000米；
2.耐潮濕空氣(三防型)；
3.耐鹽霧和油霧的影響(三防型);
4.耐霉菌影響(三防型);
5.在沒有爆炸風險的介質中，并且該介質不足以腐蝕金屬并破壞氣體和導電粉塵的絕緣。
GRM3DC系列直流塑殼斷路器標準依據：
- GYM3(DC)-(HU)系列交直流塑殼斷路器符合以下標準；
- IEC60947-1GB/T14048.1總則；
- IEC60947-2GB/T14048.2斷路器。
GRM3DC系列直流塑殼斷路器型號及含義：
| GR | 企業代號 |
| M | 模壓外殼 |
| 3 | 設計編號 |
| DC | AC交流電；DC直流電 |
| 250 | 外殼框架等級電流250、320、400 |
| HU | 額定短路分?jǐn)嗄芰?。HU:高斷裂 |
| 3 | 階段編號 |
| 300 | 剝離器模式和附件代碼(見表) |
| D | 外部附件D自動操作 Z手動操作 |
| DC1500V | 額定電壓AC800/1140/1000V,DC250/500/750/1000/1250/1500V |
| 200A | 額定電流 |
GRM3DC系列直流塑殼斷路器技術參數：
| 型號 | GRM3DC-250HU | GRM3DC-320HU | GRM3DC-400HU | ||||||
| 殼架級額定電流Inm(A) | 250 | 320 | 400 | ||||||
| 額定電流In(A) | 125、140、160、180、200、225、250 | 280、315、320 | 200、225、280、300、315、350、400 | ||||||
| 數 | 2 | 3 | 3 | 2 | 3 | 3 | 4 | 4 | 4 |
| 額定工作電壓Ue(V)AC | 1000 | 1250 | 1500 | 1000 | 250 | 1500 | 1000 | 1250 | 1500 |
| 額定絕緣電壓Ui(V) | 1000 | 1500 | 1500 | 1000 | 1500 | 1500 | 1500 | 1500 | 1500 |
| 額定沖擊耐受電壓Uimp(kV) | 12 | ||||||||
| 端短路分?jǐn)嗄芰cu(kA) | 20 | ||||||||
| 運行短路分?jǐn)嗄芰cs(kA) | 20 | ||||||||
| 接線方式 | 上行輸入和下行輸出 | ||||||||
| 機械壽命(總次數) | 10000 | ||||||||
| 電氣壽命(總次數) | 5000 | ||||||||
| 隔離特征 | yes | ||||||||
| 標準 | IEC 60947-2 GB/T 14048.2 | ||||||||
| 允許環境溫度 | -40℃…70℃ | ||||||||
| 防護等級 | IP20 | ||||||||
| 質量證明書 | CCC CB TUV | ||||||||
| 帶附件 | 輔助、報警、空載、手動操作、電動操作 | ||||||||
| 起弧距離 | ≤50(零弧，帶滅弧罩) | ||||||||
| 瞬態動作值 | 10ln | ||||||||
| 外形尺寸長*寬*高 | 180*76(2P)/107(3P)*105180*76(2P)/107(3P)*105 258*198*107 | ||||||||
| 安裝方式 | 固定式、插入式 | ||||||||
GRM3DC系列直流塑殼斷路器動作特性曲線：
