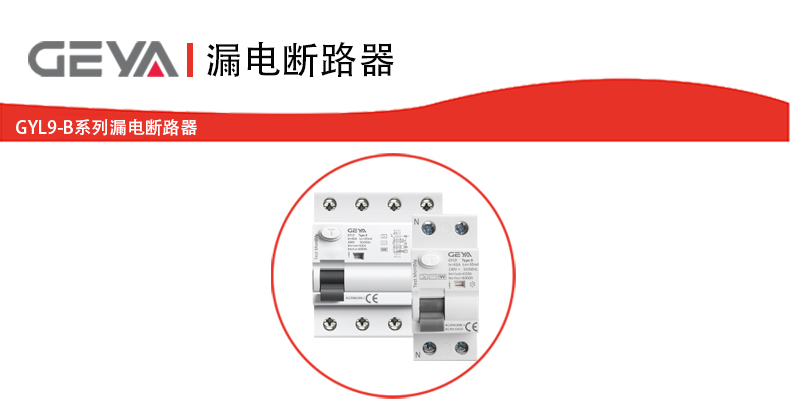

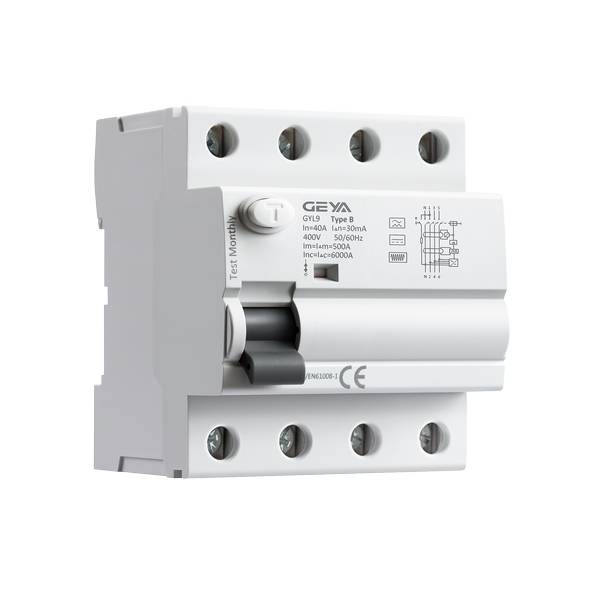

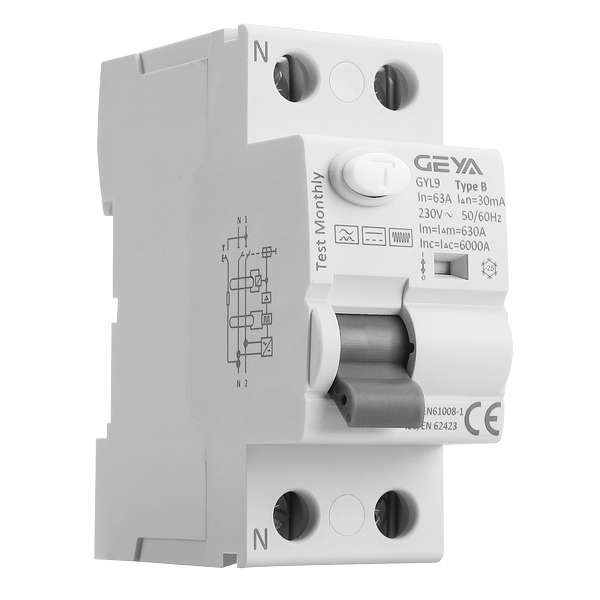

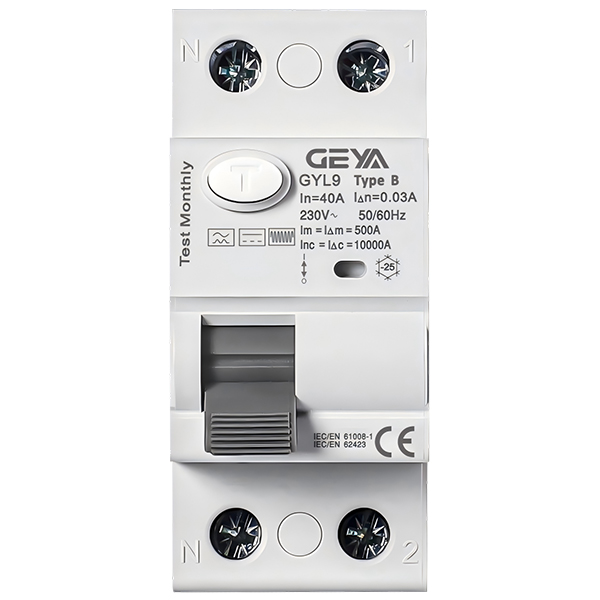

GYL9-F/B系列系列斷路器提供了的漏電電流類型檢測與保護能力，尤其適用于

含有直流分量或高頻成分的現代用電設備及復雜配電系統。其寬泛的額定電流范圍與靈

活的接線設計，能夠滿足多樣化的安裝與保護需求，是提升用電安全等級的可靠選擇。

GYL9-F/B系列漏電斷路器（RCCB）產品優勢：

1、保護：涵蓋從交流到多種直流及高頻漏電的綜合保護。

2、安全合規：產品符合環保RoHS 2.0指令要求。

3、安裝便捷：支持兩種接線方式，接線端子無強制性方向限制，提供安裝靈活性。

4、狀態可視：具備漏電故障指示功能，便于快速識別故障。

5、適配性強：寬范圍接線容量，適配多種規格導線。

GYL9-F/B系列漏電斷路器（RCCB）產品特點：

1、多功能保護：內置AC型、A型（脈動直流）、平滑直流、復合波以及至1kHz的

高頻漏電保護裝置，保護功能完備

2、環保材料：制造過程符合RoHS 2.0環保標準

3、靈活接線：支持“上進下出”和“下進上出”兩種接線方式，無強制端子方向限制

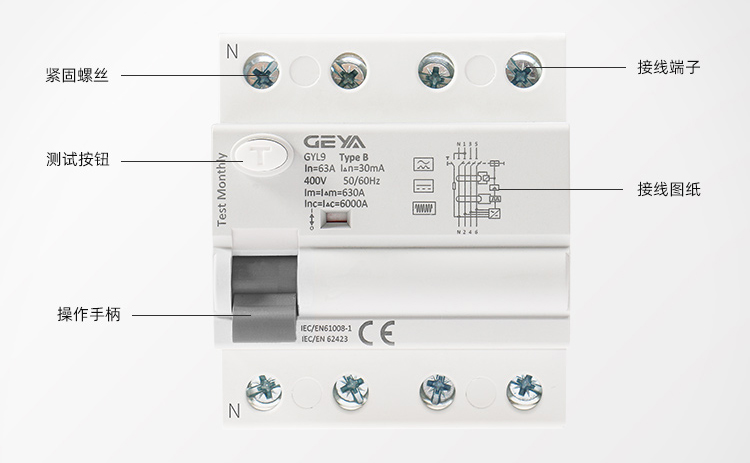

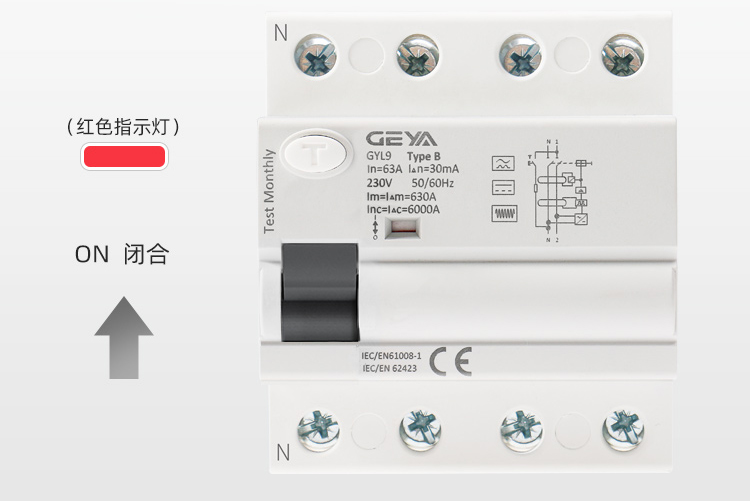

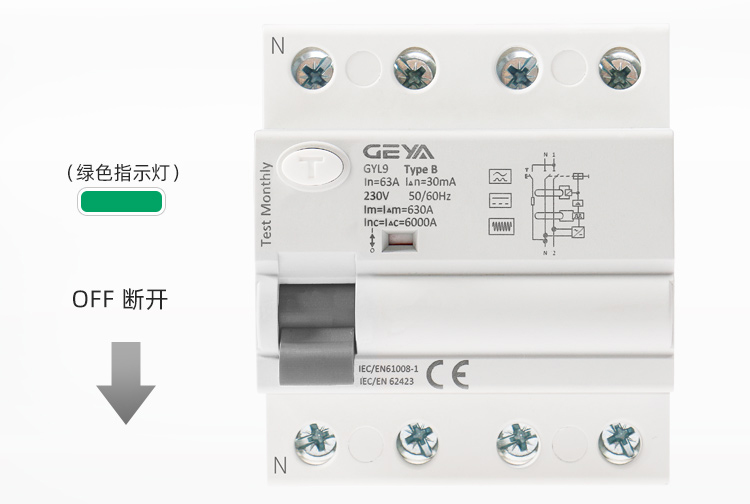

4、故障指示：設有漏電故障機械指示，方便故障排查與復位

5、強大接線能力：接線容量覆蓋(1-35) mm2導線

GYL9-F/B系列漏電斷路器（RCCB）產品應用：

本系列斷路器適用于對漏電保護有較高要求的各類場所，包括但不限于：

1、工業領域：工廠車間、生產線的配電保護。

2、商業領域：商場、辦公樓、數據中心的電氣安全防護。

3、民用建筑：高層住宅、公寓、別墅的戶內配電箱。

4、公共設施：學校、醫院、酒店等人員密集場所的配電系統。

GYL9

產品型號

漏電斷路器

RCCB

F :

B :

GYL9-F/B系列漏電斷路器（RCCB）技術參數：

1、額定電壓 (Un)：230/240V、240/415V

2、額定電流 (In)：16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A

3、額定絕緣電壓 (Ui)：500V

4、額定沖擊耐受電壓 (Uimp)：4kV

5、額定剩余動作電流 (I△n)：0.03A, 0.1A, 0.3A

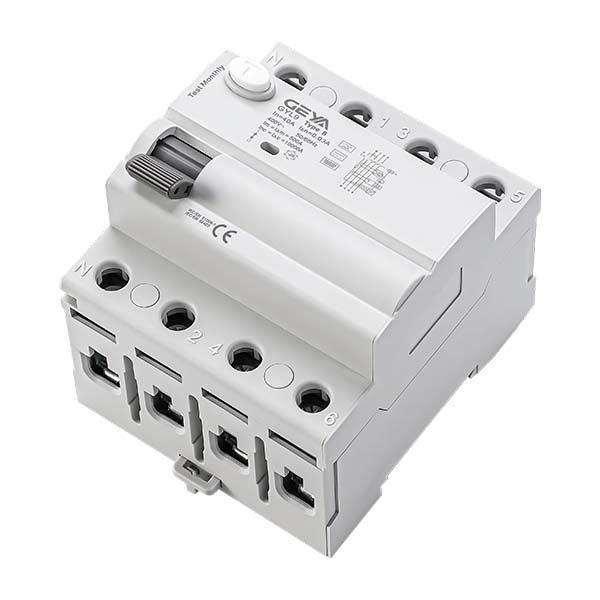

6、Poles：1P+N, 3P+N

7、剩余電流動作類型：B型、F型

8、工作頻率：50/60Hz

9、額定Max短路電流 (Icu)：6000A, 10000A

10、額定剩余短路電流 (I△c)：6000A, 10000A

11、額定接通與分斷能力 (Im)：500A (當 In ≤ 50A) 或 10In (當 In = 63A)

12、額定剩余接通與分斷能力 (I△m)：500A (當 In ≤ 50A) 或 10In (當 In = 63A)

13、擰緊力矩：2.5 N·m

14、防護等級：IP20

15、安裝方式：TH35-7.5 標準導軌安裝

16、機械壽命：10000 次

17、電氣壽命：4000 次

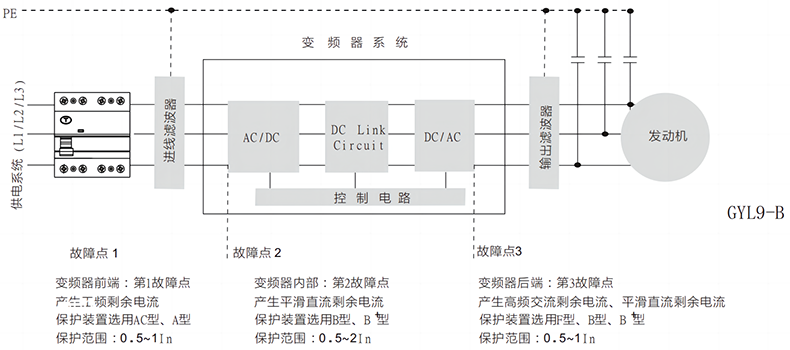

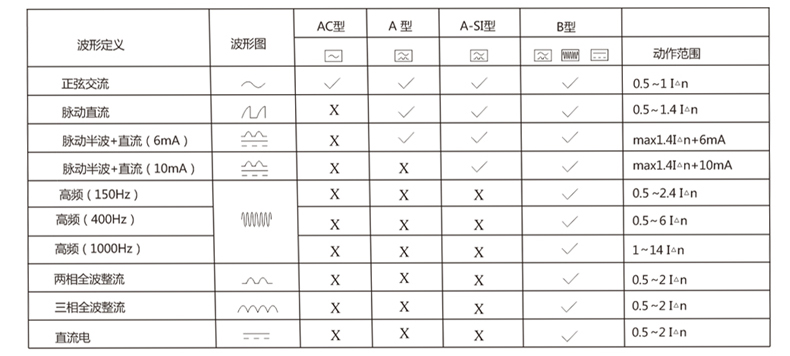

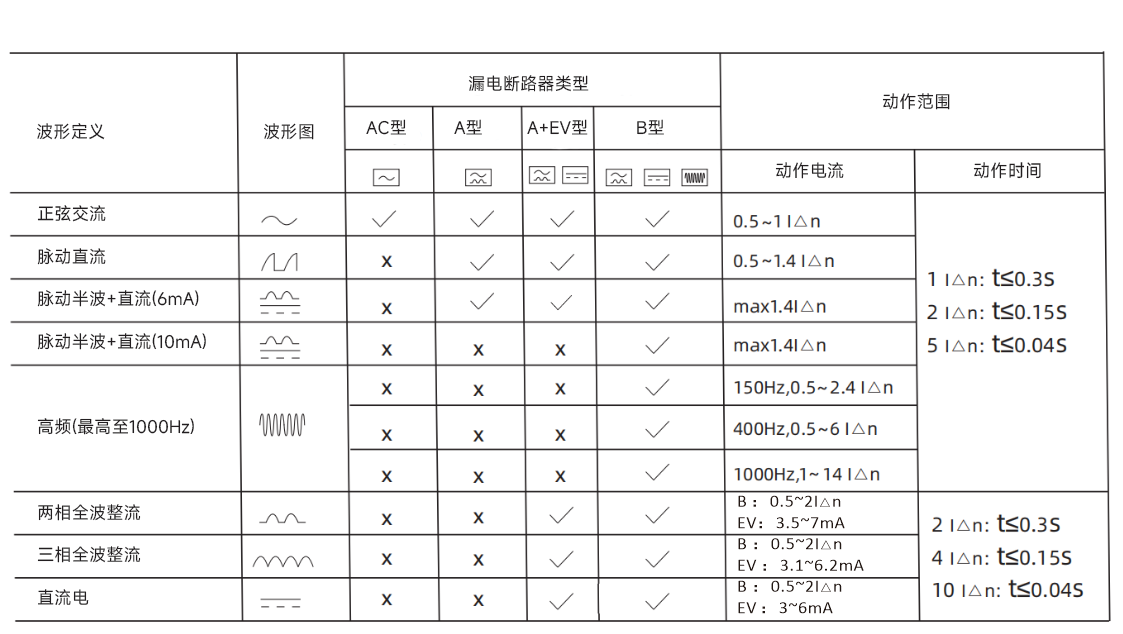

GYL9-F/B系列漏電斷路器（RCCB）漏電區別：

GYL9-F/B系列漏電斷路器（RCCB）剩余漏電流分斷時間：
