在現代電力系統中，人身安全與設備保護是重中之重。GYL10系列漏電斷路器憑借

其高靈敏度的快速切斷能力，能夠在觸電事故或電網漏電流超標時，于短時間內可靠

動作，為工業、商業及家庭用電提供一道堅實的安全屏障。其多樣化的規格與符合環保

標準的材質，使其成為各類建筑電氣配套的理想選擇。

GYL10系列漏電斷路器（RCCB）產品優勢：

1、高絕緣安全裕度

- 額定絕緣電壓達500V，高于工作電壓，提供更大安全邊際，長期運行中

絕緣性能穩定，降低漏電風險。

2、強耐過電壓干擾能力

- 額定沖擊耐受電壓高達4kV，有效抑制雷電浪涌及電網操作過電壓引起的誤動作，

保障供電連續性與保護可靠性。

3、靈活的分斷能力選型

- 提供6kA與10kA兩種限幅短路電流等級，可根據不同電網短路容量及設備需求靈

活選擇，兼顧性能與經濟性。

4、全場景漏電保護覆蓋

- 支持AC型、A型及延時S型等多種漏電保護特性，不僅能應對正弦交流漏電，還可

對脈動直流漏電（如變頻設備、開關電源產生的漏電流）做出精準響應，適應現代復雜

用電環境。

5、可靠的帶載操作性能

- 額定接通與分斷能力達500A（或10In），在正常負載條件下進行不頻繁通斷

操作時的安全性與觸頭耐用性。

GYL10系列漏電斷路器（RCCB）產品特點：

1、環保合規：產品符合RoHS 2.0環保指令，材料更加安全、綠色。

2、便捷安裝：具備雙匯流排接線功能，支持多同時接線，方便安裝與排布，提升電

氣連接的可靠性與效率。

3、狀態可視：配備透明視窗標識功能，可直觀查看觸點狀態或標識信息，方便運維人

員進行巡檢與確認。

4、大接線容量：接線端子容量可達1-35mm2，能夠適配多種規格的導線，滿足不同負

載的接線需求。

5、規格齊全：

- 寬電流范圍：提供16A、20A、25A、32A、40A、50A、63A等多種額定電流。

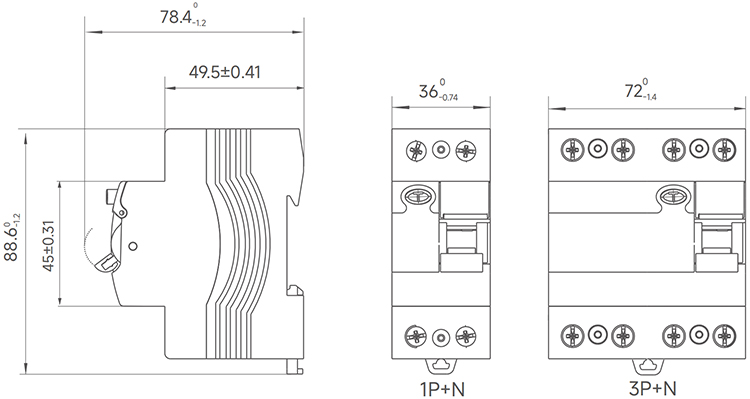

- 多種結構規格：涵蓋1P+N與3P+N兩種結構。

- 靈敏可選：剩余動作電流涵蓋0.03A（高靈敏）、0.1A、0.3A，可針對不同防護需

求選擇。

- 類型豐富：提供AC型、A型及帶延時（S型）等多種剩余電流動作類型，適配不同

性質的漏電波形。

6、高性能參數：

- 高分斷能力：額定限幅短路電流Inc可達10000A，具備優異的故障耐受能力。

- 長壽命設計：機械壽命達10000次，電氣壽命達4000次，性能穩定可靠。

- 標準化安裝：采用TH35-7.5標準導軌安裝，符合主流電氣安裝規范，裝卸便捷。

GYL10系列漏電斷路器（RCCB）產品應用：

GYL10系列漏電斷路器憑借其的技術參數與安全特性，可廣泛應用于多種場景：

1、工業領域：工廠配電線路的末端或二級漏電保護。

2、商業場所：商場、辦公樓、超市等公共建筑的照明及插座回路保護。

3、高層建筑：住宅、公寓及樓宇的配電箱內，作為防止電氣火災和觸電的保護裝置。

4、民用住宅：家庭戶內配電箱，為家用電器及人員提供直接接觸的補充保護。

GYL10

產品型號

漏電斷路器

RCCB

M(電磁式)

E(電子式)

GYL10系列漏電斷路器（RCCB）技術參數：

1、額定電壓：230/240V 、240/415V

2、額定電流：16A、20A、25A、32A、40A、50A、63A

3、額定絕緣電壓：500V

4、額定沖擊耐受電壓：4kV

5、額定剩余動作電流：0.03A 、0.1A 、0.3A

6、Poles：1P+N 、3P+N

7、剩余電流動作類型：AC 、A 、AC-S 、A-S 、A-Si 、AC-Si

8、工作頻率：50/60Hz

9、額定限制短路電流：6000A 、10000A

10、額定限制剩余短路電流：6000A 、10000A

11、額定接通和分斷能力：500A (In ≤ 50A) 或 10In (In = 63A)

12、額定剩余接通和分斷能力：500A (In ≤ 50A) 或 10In (In = 63A)

13、擰緊扭矩：2.5 N·m

14、防護等級：IP20

15、安裝方式：TH35-7.5 標準導軌

16、機械壽命：10000 次

17、電氣壽命：4000 次

GYL10系列漏電斷路器（RCCB）剩余電流分斷時間：

通用型

0.03

0.1

0.3

S型

Si型
