智聯未來，安全隨行? |
GYRC-ZN01型WIFI斷路器以“智能 安全”為核心，打破傳統電路保護的被動模 式，為用戶構建高效、透明、可預測的用電管理體系，是智慧城市與數字能源轉型的 理想選擇。 |
GYRC-ZN01型WIFI斷路器產品特點： |
1、?緊湊設計，高能防護? 采用微型化結構設計，體積較傳統斷路器減少40%，適配各類狹小配電箱安裝環境。 同時，產品具備超高分?jǐn)嗄芰Γ?0kA以上），可快速切斷短路及過載電流，保障用電 安全，滿足高負荷場景的嚴苛需求。 |
2、?智能遠程控制，斷電無憂? 支持遠程自動/手動重合閘功能，通過手機APP或云端平臺一鍵恢復供電，解決因 瞬時故障導致的意外斷電問題。無論用戶身處何地，均可實時掌控電路狀態，大幅縮 短故障響應時間。 |
3、?精準計量，能耗透明化? 內置高精度計量芯片，可實時監測電壓、電流、功率及用電量數據，誤差率低于 ±1%。用戶可查看分時用電統計，定位高耗能設備，為節能優化提供數據支持，助力降 低用電成本。 |
4、?多協議互聯，全場景覆蓋? 支持4G（全網通）、WIFI雙模無線通訊，兼容主流物聯網平臺；預留RS485有線接 口，無縫對接本地PLC、能源管理系統等工業設備，滿足家庭、工廠、樓宇等多樣化場景 的組網需求。 |
5、?云端協同，智能運維? 接入專屬云平臺后，可設置用電策略（如定時通斷、負載閾值告警）、接收故障推送 通知，并支持多設備集中管控。結合AI算法，還可實現異常用電行為預警，防患于未然。 |
6、?安全材質，可靠耐用? 外殼采用V0級阻燃工程塑料，耐高溫、抗沖擊，內部導電部件為鍍銀銅合金，長期穩 定運行。產品通過國家及EMC抗干擾測試，安全性能達標。 |
GYRC-ZN01型WIFI斷路器產品應用： |
1、?家庭用電?：遠程控制家電、預防兒童誤觸、防漏電保護 |
2、?商業樓宇?：空調/照明系統智能調度、能耗數據可視化 |
3、?工業配電?：產線設備電路監控、故障快速定位與恢復 |
4、?公共設施?：路燈、充電樁等戶外設備遠程運維 |
GYRC-ZN01型WIFI斷路器型號及含義： |
| GYRC ZN 01 - 100 AP / 2P / 63A / 4G+RS485 | |||||||
| 殼架等級 | poles | 額定電流 | 通訊方式 | ||||
| 產品型號 | 智能斷路器 | 設計序號 | 100A | AP: 全自動重合閘； APE: 帶PE接地故障保護 | 2P 4P | 32 63 100 | RS485 4G+RS485 WIFI+RS485 RJ45+RS485 |
GYRC-ZN01型WIFI斷路器技術參數：
|
| 項目 | 產品型號 | |
| GYRC-ZN01-100AP | GYRC-ZN01-100APE | |
| 符合標準 | GBT 16917 CQC1149 | GBT 16917 CQC1149 |
| poles | 2P/4P | 2P/4P |
| 額定電壓 | 單相AC230V/三相AC400V 50Hz | 單相AC230V/三相AC400V 50Hz |
| 額定電流 | 32A、63A、100A | 32A、63A、100A |
| 脫扣類型 | C型(其他類型可定制) | C型(其他類型可定制) |
| 短路分?jǐn)嗄芰?/span> | Icu=lcs=6KA | Icu=Ics=6KA |
| 機械壽命 | 大于12000次 | 大于12000次 |
| 電氣壽命 | 大于6000次 | 大于6000次 |
| 合閘時間 | 小于1.5s | 小于1.5s |
| 分閘時間 | 小于1.0s | 小于1.0s |
| 計量精度 | 1.0 | 1.0 |
| 漏電動作值 | 30、50、100、200、300、500mA可選 | 30、50、100、200、300、500mA可選 |
GYRC-ZN01型WIFI斷路器功能參數：
|
| 序號 | 保護功能 | 跳閘類型 | GYRC-ZN01-100AP | GYRC-ZN01-100APE | 參數設置 | 設置值 | 出廠 默認值 | |||
| 2P | 4P | 2P | 4P | |||||||
| 1 | 過壓保護 | 關閉/報警/跳閘 | 跳閘 | 跳閘 | 跳閘 | 跳閘 | 過壓整定 | 250~350V | 280V | |
| 過壓延時 | 0-10s | 3s | ||||||||
| 2 | 欠壓保護 | 關閉/報警/跳閘 | 報警 | 報警 | 報警 | 報警 | 欠壓整定 | 110~200V | 165V | |
| 欠壓延時 | 0-10s | 3s | ||||||||
| 3 | 缺相保護 | 關閉/報警/跳閘 | --- | 關閉 | --- | 關閉 | 缺相整定 | 10~100V | 30V | |
| 缺相延時 | 0-10s | 3s | ||||||||
| 4 | 過載保護 | 關閉/報警/跳閘 | 跳閘 | 跳閘 | 跳閘 | 跳閘 | 過載整定 | 0.6ln~In | In | |
| 缺相延時 | 0-10s | 3s | ||||||||
| 5 | 高溫保護 | 關閉/報警/跳閘 | 報警 | 報警 | 報警 | 報警 | 高溫整定 | 60~100℃ | 80℃ | |
| 高溫延時 | 0-10s | 5s | ||||||||
| 6 | 預警功能 | 關閉/開啟 | 開啟 | 開啟 | 開啟 | 開啟 | 預警比例 | 90~100% | 95% | |
| 7 | 報警允許 | 關閉/開啟 | 開啟 | 開啟 | 開啟 | 開啟 | --- | --- | --- | |
| 8 | 欠載保護 | 關閉/報警/跳閘 | 關閉 | 關閉 | 關閉 | 關閉 | 欠載比例 | 1-90% | 5% | |
| 欠載延時 | 0-10s | 5s | ||||||||
| 9 | 過功率保護 | 關閉/開啟 | 關閉 | 關閉 | 關閉 | 關閉 | 過功率值 | 50-50KW | 2KW | |
| 過功率延時 | 0-10s | 5s | ||||||||
| 10 | 欠功率保護 | 關閉/開啟 | 關閉 | 關閉 | 關閉 | 關閉 | 欠功率值 | 50-50KW | 2KW | |
| 欠功率延時 | 0-10s | 5s | ||||||||
| 11 | 定時控制 | 設置/關閉 | 關閉 | 關閉 | 關閉 | 關閉 | --- | --- | --- | |
| 12 | 漏電保護 | 關閉/報警/跳閘 | 跳閘 | 跳閘 | 跳閘 | 跳閘 | 漏電整定值 | 30-500mA | 100mA | 30/50/100/200/ 300/500mA |
| 不驅動時間 | -/0.06/0.1/0.2 | s - | ||||||||
| 13 | 突變保護 | 關閉/報警/跳閘 | 關閉 | 關閉 | 關閉 | 關閉 | 漏電突變值 | 30-100mA | 30mA | |
| 14 | 自動合閘 | 關閉/開啟 | 關閉 | 關閉 | 關閉 | 關閉 | --- | ---- | --- | |
| 15 | 斷電保護 | 關閉/跳閘 | 關閉 | 關閉 | 關閉 | 關閉 | 斷電電壓值 | 0-100V | 80V | |
| 斷電延時 | 0-5s | 2s | ||||||||
| 16 | 錯相保護 | 關閉/報警/跳閘 | -- | 關閉 | --- | 關閉 | 錯相延時 | 0-5s | 2s | |
| 17 | 電壓 不平衡保護 | 關閉/報警/跳閘 | --- | 關閉 | --- | 關閉 | 電壓不平衡度 | 5%-30% | 20% | |
| 電壓不平衡延時 | 0-10s | 5s | ||||||||
| 18 | 電流 不平衡保護 | 關閉/報警/跳閘 | --- | 關閉 | --- | 關閉 | 電流不平衡度 | 5%-30% | 20% | |
| 電流不平衡延時 | 0-10s | 5s | ||||||||
| 19 | 定時試跳 | 關閉/開啟 | 關閉 | 關閉 | 關閉 | 關閉 | 試跳時間--日 | 20 | ||
| 試跳時間--時 | 23 | |||||||||
| 試跳時間--分 | 30 | |||||||||
| 20 | 檔位返回 | 關閉/開啟 | 開啟 | 開啟 | 開啟 | 開啟 | 隨漏電保護功能 | |||
| 21 | 開蓋保護 | 關閉/報警/跳閘 | 關閉 | 關閉 | 關閉 | 關閉 | ||||
| 22 | 遠控允許 | 關閉/開啟 | 開啟 | 開啟 | 開啟 | 開啟 | ||||
| 23 | 位置顯示 | 關閉/開啟 | 關閉 | 關閉 | 關閉 | 關閉 | 5-600s | 60s | ||
| 24 | PE開路報警 | 關閉/報警/跳閘 | --- | --- | 報警 | 報警 | 開路延時 | 5-600s | 60s | |
| 25 | PE故障報警 | 關閉/報警/跳閘 | --- | --- | 報警 | 報警 | 故障延時 | 3-20s | 3s | |
| 26 | 上電延時 | 關閉/開啟 | 開啟 | 開啟 | 開啟 | 開啟 | 00-9 | 0 | ||
| 27 | 漏電重合 | |||||||||
| 28 | 手自一體控制 | 有 | 有 | 有 | 有 | |||||
| 29 | 機械檢修鎖 | 有 | 有 | 有 | 有 | |||||

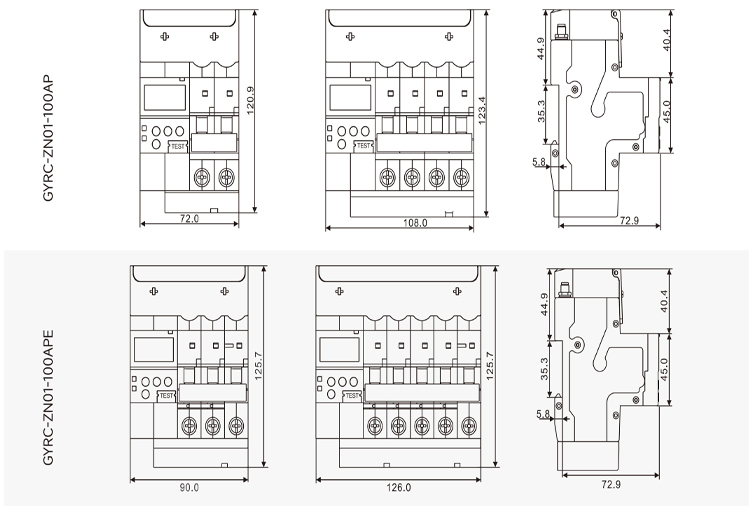

GYRC-ZN01型WIFI斷路器產品尺寸：
|

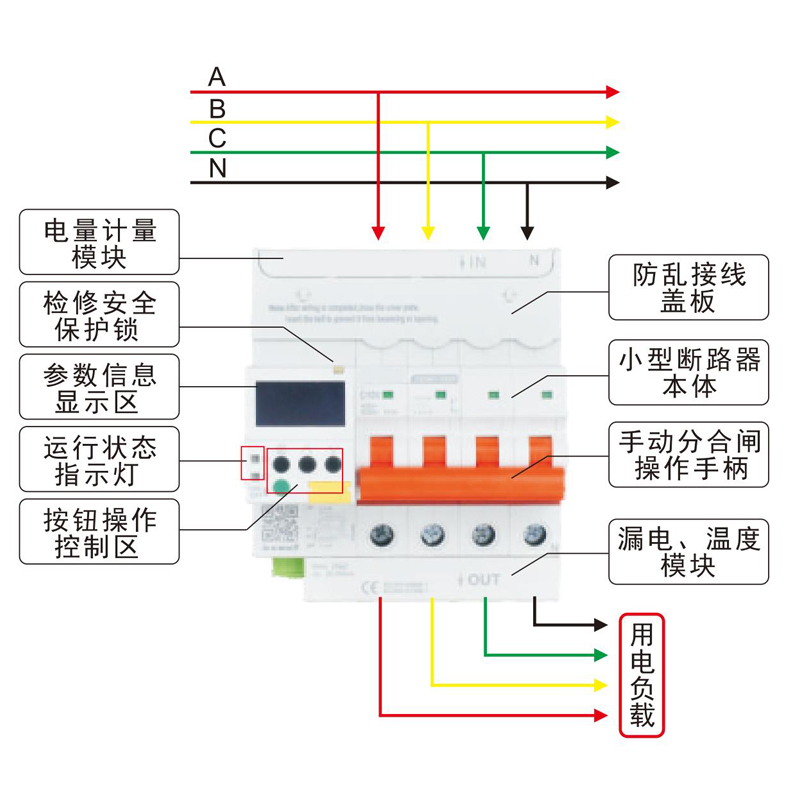

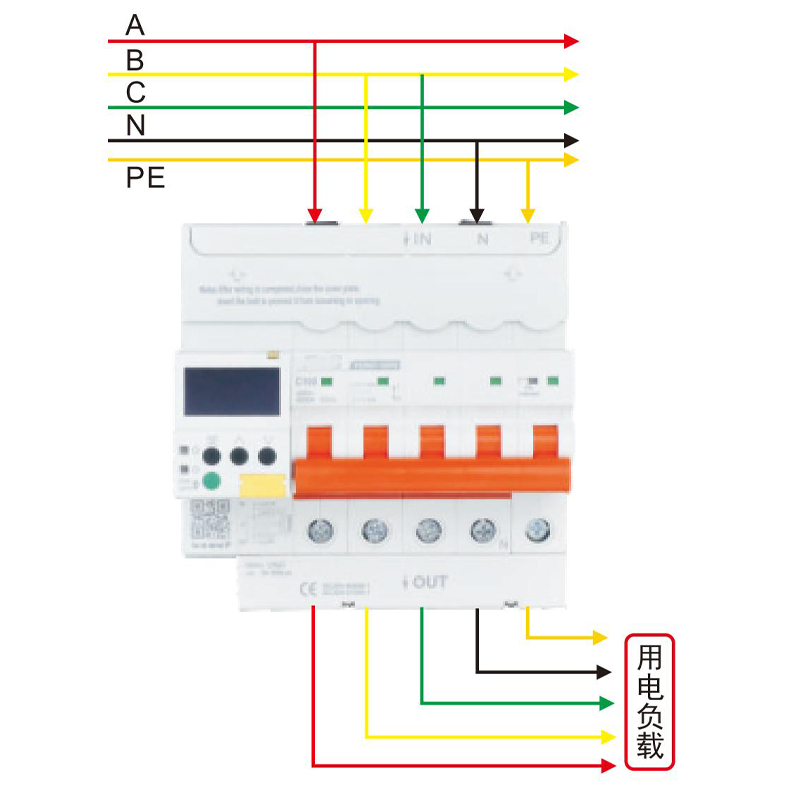

GYRC-ZN01型WIFI斷路器產品接線：
|
接線注意事項： |
1、安裝前請檢查SIM卡是否插入 |
2、請勿帶電安裝，接線必須可靠 |
3、接線擰螺絲 |

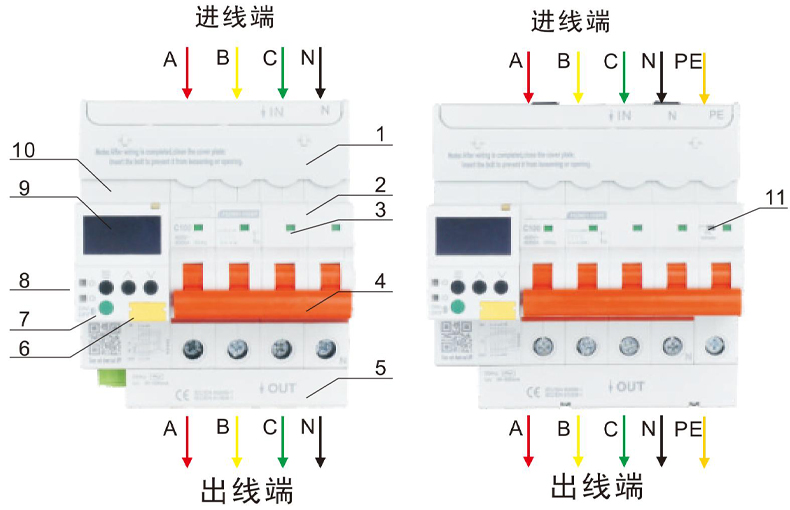

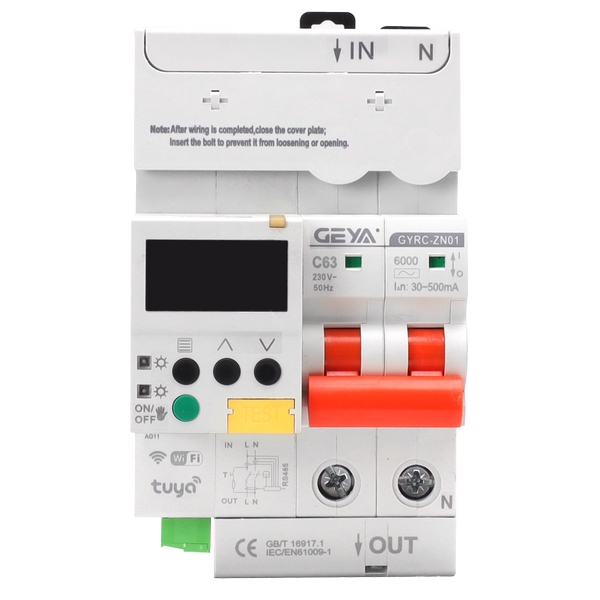

GYRC-ZN01型WIFI斷路器產品面板：
|
1、蓋板；主要功能防止亂接線； |
2、斷路器本體；起到電流通斷和短路、過載保護作用； |
3、斷路器觸頭指示；指示斷路器狀態，紅色：分閘，綠色：合閘； |
4、操作手柄；手動推動手柄，可控制斷路器合分狀態； |
5、計量、漏電檢測模塊：主要檢測電流，電壓采樣，漏電信號及接線端子溫度信號等； |
6、漏電試驗按鈕；主要檢測漏電功能是否失效，每月需自檢按一次，開關能正常分閘， 證明開關漏電功能正常； |
7、本地設置和查看按鍵： |
8、狀態指示燈；主要指示產品合分狀態，通訊狀態、故障、sim卡插入是否正確等： |
9、液晶顯示屏：主要提供人機操作界面，相關信息可在顯示屏上顯示； |
10、控制本體：主要控制斷路器合分及各種電參數采集處理等； |
11、PE指示燈：如前端PE線接入正常，指示燈綠色常亮；如未接入，指示燈不亮，同時 有聲音報警，在顯示屏上會顯示“PE線斷開報警” |
