為什么選擇GYM9H-125小型斷路器? |
在電氣系統中,選擇一款可靠的保護元件至關重要。GYM9H-125小型斷路器以其高 分段能力、靈活的應用配置和清晰的狀態指示,為工業、商業及民用配電網絡提供了高水 準的安全保障。其穩定的性能和廣泛的適用性,使其成為眾多應用場景下的優選方案。 |
GYM9H-125小型斷路器產品優勢: |
1、高分段能力:額定限短路分斷能力(Icu)高達10000A(部分規格可達15000A),能 有效切斷故障電流,防止事故擴大。 |
2、靈活配置:提供B、C、D三種脫扣曲線,以及1P、2P、3P、4P多種數,可根據不 同的負載特性和系統需求靈活選擇。 |
3、安全可靠:具備清晰的觸點位置指示,可直觀判斷開關通斷狀態,保障操作和維護人 員的安全。 |
4、強勁的接線能力:可接入35mm2的導線,滿足大電流場合的接線需求,安裝便 捷。 |
5、長機械壽命:擁有高達10000次的機械壽命,了產品的耐用性和長期使用的穩定 性。 |
GYM9H-125小型斷路器產品特點: |
1、符合高標準:產品符合IEC/EN60947-2、GB/T 4048.2標準,品質有保障。 |
2、觸點位置指示:面板集成指示窗口,清晰顯示觸點“通”或“斷”狀態,安全直觀。 |
3、寬范圍額定電流:從16A到125A,共10個電流等級,滿足從照明回路到動力配電的 多種電流保護需求。 |
4、優異的電氣參數:額定工作電壓高,額定沖擊耐受電壓(Uimp)達4kV,抗干擾和耐沖 擊能力強。 |
GYM9H-125小型斷路器產品應用: |
GYM9H-125小型斷路器用途廣泛,是各類配電系統中重要的保護元件。它普遍適用于: |
1、工業領域:工廠車間、生產線的動力配電箱、控制柜。 |
2、商業領域:辦公樓、商場、酒店的動力和照明配電系統。 |
3、民用建筑:高層住宅、居民小區的戶用配電箱。 |

GYM9H-125小型斷路器技術參數: |
1、額定電流(In):16、20、25、32、40、50、63、80、100、125A |
2、額定電壓(Ue):1P:230/400V~;2P-4P:400V |
3、工作頻率:50/60Hz |
4、脫扣曲線:B、C、D |
5、額定限短路分斷能力 (Icu): 10000A、15000(63A) |
6、額定運行短路分斷能力 (Ics): 7500A |
7、Poles:1P、2P、3P、4P |
8、機械壽命:10000次 |
9、額定沖擊耐受電壓(Uimp):4kV |

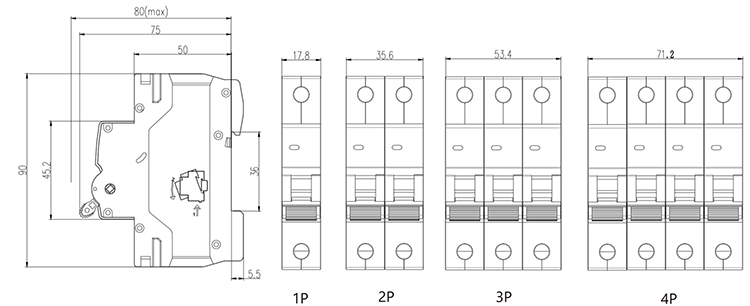

GYM9H-125小型斷路器產品尺寸: |
|
GYM9H-125小型斷路器脫口特性: |
脫扣 類型 | 電流(A) | 起始狀態 | 時間 | 預期結果 | 備注 | 基準溫度 |
| B、C、D | 1.05In | 冷態 | t≤1h(In≤63) | 不脫 扣 | 30℃ | |
| 1.3In | 緊接著前項 試驗后進行 | t<1h(In≤63) | 脫扣 | 電流在5s內穩定 | ||
| 2.55In | 冷態 | 1s<t<60s(In≤32A) 1s<t<120s(In>32A) | 脫扣 | |||
| B | 4.8In | 冷態 | t≤0.1s | 不脫扣 | ||
C | 6.8In | |||||
D | 9.6In | |||||
B | 7.2In | 冷態 | t<0.1s | 脫扣 | ||
C | 10.2In | |||||
D | 14.4In |
