為何選擇GRT8-D斷電延時型時間繼電器？ |
GRT8-D斷電延時型時間繼電器憑借其創新的延時機制與堅固設計，成為保障電力中 斷場景下系統安全、連續運行的基石元件。無論是守護生命安全的醫療急救設備，還是 維系公共安全的消防系統，或是工業流程穩定的控制回路，GRT8-D都能提供值得 信賴的延時解決方案，以精密的時序控制，構筑關鍵的安全防線。 |
GRT8-D斷電延時型時間繼電器產品優勢： |
GRT8-D斷電延時繼電器集精準時間控制、斷電持續運行能力、超強環境適應性及緊湊設 計于一身，其核心優勢在于： |
1、致可靠性：內置儲能機制斷電瞬間無縫接管，延時精準穩定。 |
2、部署靈活高效：超寬電壓兼容性與迷你尺寸，輕松集成于各類新舊系統。 |
3、安全關鍵保障：為應急照明、生命支持設備、消防設施等提供不可或缺的“安全時間 窗”。 |
4、運維簡便直觀：清晰的LED指示與旋鈕設定，大幅降低調試與維護成本 |
GRT8-D斷電延時型時間繼電器產品特點： |
1. 精準延時，靈活可控： 提供 0.1秒至10分鐘 的寬范圍延時設定，用戶可通過面板旋鈕直觀、便捷地進行無級 調節，滿足從瞬間響應到持續保障的不同精度需求。 |
2. 內置儲能，斷電無憂： 集成高性能儲能電容，在主電源意外中斷后，能獨立維持繼電器內部電路穩定運行， 長支撐延時動作達10分鐘，關鍵控制指令在無外電環境下可靠執行。 |
3. 超寬電壓，兼容性強： 支持 AC/DC 12V 至 240V 的超寬工作電壓范圍，輕松適配全球主流工業控制電壓標 準，簡化選型與系統集成難度。 |
4. 狀態可視，一目了然： 配備高亮LED工作狀態指示燈，實時直觀顯示繼電器運行、延時及斷電儲能狀態，便 于現場快速監控與故障診斷。 |
5. 致緊湊，節省空間： 采用超薄設計，寬度僅18mm，支持標準35mm DIN卡軌安裝，優化控制柜空間 利用率，尤其適用于高密度集成場合。 |
GRT8-D斷電延時型時間繼電器產品應用： |
GRT8-D的核心價值在于為斷電后的關鍵系統提供“安全緩沖期”，廣泛應用于： |
1、后備電源安全切換與延時關閉： - 緊急照明系統：市電故障后，應急燈持續照明足夠時間（如疏散通道指示）， 待備用電源（如UPS/發電機）穩定啟動或人員安全撤離后自動關閉，避免能源浪費。 - 電壓暫降/故障保護：在主電源發生瞬間跌落或短時中斷時，維持控制回路穩定，防 止設備誤動作，待電壓恢復正常后有序執行關機或切換邏輯。 |
2、生命支持與安全設備保障： - 急救呼吸機/醫療設備：在市電中斷且備用電池啟動的過渡期，持續供氧或維持 設備關鍵功能運行，為患者生命安全爭取寶貴時間。 - 消防系統關鍵控制： · 消防門/防火卷簾控制：保障斷電后防火分隔設施能按預設時間完成關閉動作（如 延時釋放電磁鎖），阻斷火勢蔓延，同時預留安全疏散通道。 · 排煙風機控制：在市電中斷、應急電源啟動期間，維持排煙系統按預設邏輯延時 運行，人員疏散路徑暢通。 - 工業過程安全停機：控制生產設備在市電故障后執行有序停機程序（如設備冷卻、 復位），防止機械損傷或工藝中斷造成損失。 |
GRT8-D斷電延時型時間繼電器型號說明： |
|
GRT8-D斷電延時型時間繼電器技術參數： |
型號 | GRT8-D |
功能 | 斷電延時 |
電源端子 | A1-A2 |
額定控制電源電壓 | AC/DC 12-240V 50Hz |
消耗功率 | AC 0.7-3VA/DC 0.5-1.5W |
電源允許波動范圍 | -15%;+10% |
額定沖擊耐受電壓 | 2.5kV |
額定絕緣電壓 | 250V |
電源指示燈 | 綠色LED |
延時范圍 | 0.1s-10min |
設定方式 | 旋鈕 |
設定精度 | 10% |
重復精度 | 0.2% |
小上電時間 | 200ms |
溫度波動誤差 | 0.05%/℃ |
| 輸出觸點參數 | 1組轉換觸點 |
| |
小切換功率 | 500mW |
輸出繼電器指示 | 紅色LED |
機械壽命 | 1×10? |
電壽命(阻性負載) | 5×10? |
復位時間 | 200ms |
工作環境溫度 | -20℃~+55℃ |
存儲和運輸環境溫度 | -35℃~+75℃ |
安裝方式 | 35mm 卡軌安裝 |
防護等級 | IP20 |
安裝位置 | 任意 |
安裝海拔高度 | ≤2000米 |
污染等級 | 2 |
接線能力 | 1×2.5mm2或2×1.5mm20.8N·m |
外形尺寸 | 90mm×18mm×64mm |
重量 | 69g |
符合標準 | GB/T14048.5,IEC90947-5-1,EN 61812-1 |

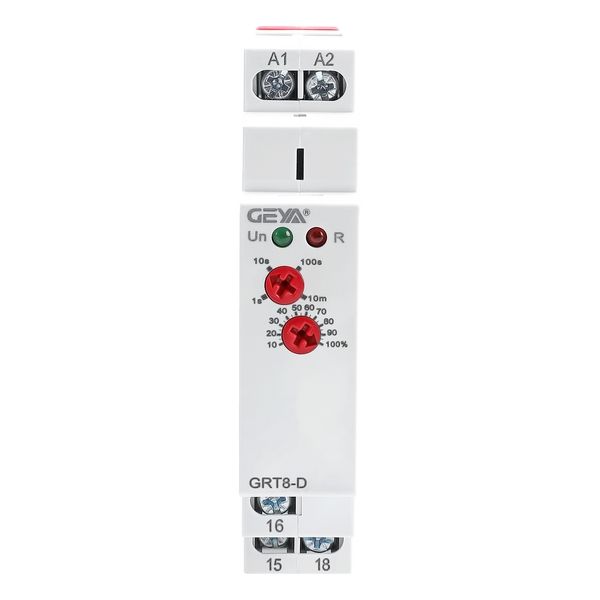

GRT8-D斷電延時型時間繼電器產品面板： | |
| |
GRT8-D斷電延時型時間繼電器時間設定： | |
| 旋鈕1：延時檔位設定，s表示秒，m表示分 |
| 旋鈕2：延時時間細調，10%~100%可調。 |
延時時間=旋鈕1×旋鈕2。 例1： 需要設定5秒，可將旋鈕1設為10s，旋鈕2設為50%，延時時間=10s×50%=5s。 例2： 需要設定8分，可將旋鈕1設為10m，旋鈕2設為80%，延時時間=10m×80%=8m。 | |
注意事項： | |
| |
圖中箭頭所指位置為錯誤的設定位置，延時檔位只能設定在1s、10s、100s、10m四 個位置，請不要偏離刻度。 | |

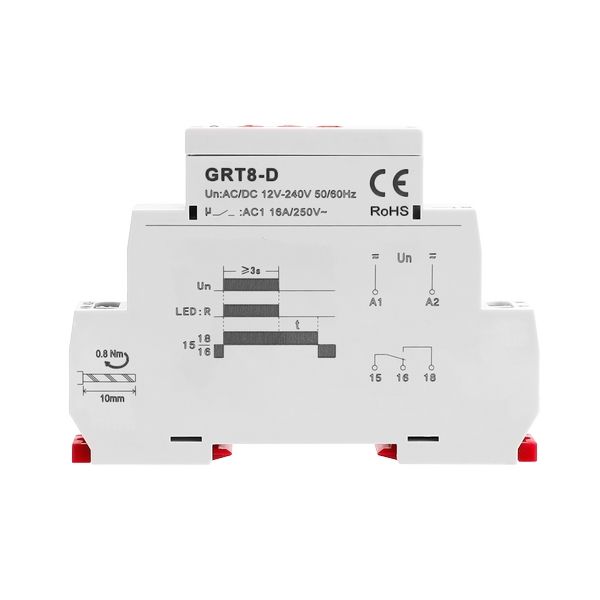

GRT8-D斷電延時型時間繼電器產品接線： | |
| |

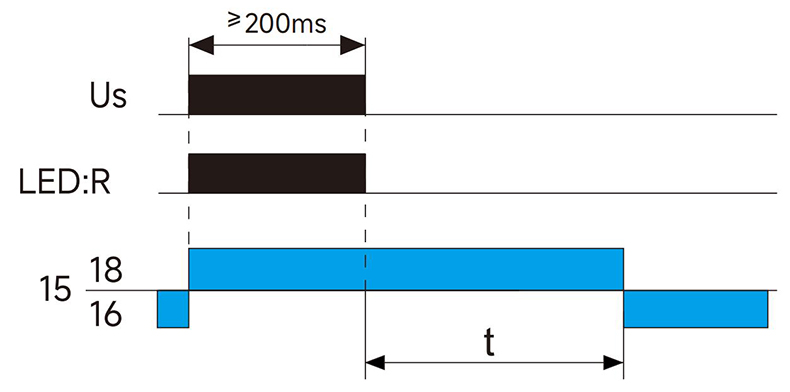

GRT8-D斷電延時型時間繼電器產品功能： |
|
繼電器A1-A2未通電時，15-16閉合，15-18斷開，當繼電器A1-A2通電，15-16立 即斷開，15-18立即閉合，當繼電器A1-A2失電，15-18延時t后斷開，15-16延時t后閉 合。 |
注意： 1、為保證斷電后延時和動作正常，產品通電時間至少200ms,以保證產品內部儲能電容 正常充電。 2、因內置磁保持繼電器工作特性，運輸過程中可能因為強烈振動導致15-18誤閉合，安 裝后可將延時設為1秒，再通電并斷電，繼電器1秒后即可復位(15-16閉合,15-18斷開)。 |
GRT8-D斷電延時型時間繼電器產品尺寸： |
|
