為什么選擇GSR1-3 AA型三相固態繼電器？ |
在需要高效、可靠控制三相設備（如電機、加熱器、變壓器）的場合，GSR1-3- AA憑借其無觸點、長壽命、高抗干擾性和優異的開關特性，成為替代傳統電磁繼電器 的理想解決方案。其三相一體式設計簡化了安裝布線，提升了系統集成度。 |
GSR1-3 AA型三相固態繼電器產品優勢： |
1、高可靠性長壽命： 無機械磨損部件，免除電火花困擾。 |
2、電氣性能： 開關速度快，射頻干擾低，工作安靜穩定。 |
3、強韌環境適應性： 結構緊湊，抗震、防潮、耐腐蝕，適用苛刻工業環境。 |
4、安全隔離： 輸入輸出光電隔離，絕緣強度高（2500V），保障控制側安全。 |
5、驅動簡易： 寬輸入電壓范圍，低控制電流（≤10mA），易于與各類控制電路接 口。 |
GSR1-3 AA型三相固態繼電器產品特點： |
1、寬輸入低驅動： - 具備寬廣的輸入電壓范圍，僅需≤10mA的微小控制電流即可動作，減輕驅動 電路負擔，提升系統能效。 |
2、全固態無觸點： - 內部無任何可動機械部件，從根本上消除了電弧、火花和機械磨損，保障了超長的 使用壽命與運行可靠性。 |
3、高速靜默切換： - 采用零電壓開啟（導通時電壓過零點）和零電流關斷技術，切換過程快速平滑，有 效抑制電磁射頻干擾（EMI/RFI），周邊電子設備穩定運行。 |
4、內置浪涌防護： - 集成阻容（RC）吸收回路，為產品提供關鍵保護，有效抑制負載啟動或切換時產生 的瞬態過電壓和浪涌電流沖擊，提升系統耐用性。 |
5、安全光電隔離： - 輸入控制端與輸出負載端之間通過光電耦合器實現電氣隔離，絕緣耐壓高達2500V ，有效防止高壓竄擾，保障操作人員及低壓控制電路安全。 |
6、緊湊堅固封裝： - 采用小巧體積設計，內部填充高性能環氧樹脂，賦予產品優異的防震、防潮、防腐 蝕及防塵能力，適應復雜多變的工業現場環境。 |
GSR1-3 AA型三相固態繼電器產品應用： |
GSR1-3 AA型三相固態繼電器憑借其可靠的三相負載控制能力和特性，廣泛應 用于： |
1、工業自動化與動力控制： - 三相電機啟停、正反轉控制，工控設備電源切換，變壓器調壓，數控機床動力模塊 |
2、電加熱與溫度管理： - 三相電爐、烤箱、烘箱、熔煉設備的精準溫度調節與功率控制。 |
3、電力調整與照明系統： - 大功率三相調壓、穩壓裝置，大型建筑、場館、交通信號燈及舞臺燈光系統的智能 配電與控制。 |
4、基礎設施與機械設備： - 泵類、風機、壓縮機等動力設備控制，橡塑機械、包裝機械、自動消防系統執行部 件驅動。 |
5、儀器儀表與特種環境： - 醫療設備、分析儀器、辦公自動化設備中要求無火花、低噪聲、高可靠的功率開關 環節，以及存在粉塵、潮濕、腐蝕性氣體的工作環境。 |

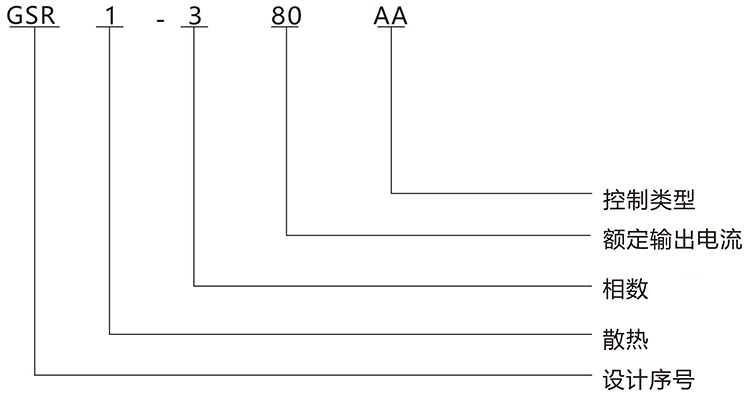

GSR1-3 AA型三相固態繼電器型號說明： |
|
備注： |
散熱：1：不帶散熱；2：帶散熱 |
相數：1：單相； 2：二相；3：三相 |
額定輸出電流：10A/25A/40A/60A/80A/100A/120A/200A |
控制類型：DA：直流控制交流； AA：交流控制交流； DD：直流控制直流 |
過零型的控制電壓為恒流型：3-32VDC（觸發電流≥5mA） |
隨機型的控制電壓為串電阻型：4-8VDC（觸發電流>10mA） |
GSR1-3 AA型三相固態繼電器技術參數： |
輸入?yún)?shù) | ||||||||
控制電壓范圍 | 70-280VAC | |||||||
小控制電流 | 5mA | |||||||
控制電流 | 10mA | |||||||
接通電壓 | 90VAC | |||||||
關斷電壓 | 50VAC | |||||||
輸出參數 | ||||||||
輸出電壓范圍 | 24-480VAC | |||||||
規格/ 負載電流 | 10A | 25A | 40A | 60A | 80A | 100A | 120A | 200A |
| 峰值電壓 | 800 VAC | 800 VAC | 800 VAC | 200 VAC | 1200 VAC | 1200 VAC | 1200 VAC | 1200 VAC |
絕緣電阻 | 1000MΩ/500VDC | |||||||
OFF狀態 下漏電流 | ≤8mA rms | ≤8mA rms | ≤8mA rms | ≤2mA rms | ≤2mA rms | ≤2mA rms | ≤2mA rms | ≤2mA rms |
On狀態下 飽和壓降 | ≤1.5V | |||||||
通斷反應延時 | ≤10ms | |||||||
一般特性 | ||||||||
尺寸 | 105L×74W×33H | |||||||
重量 | 500g | |||||||
輸入輸出 間絕緣耐壓 | 2500V rms | |||||||
輸入輸出與外 殼間絕緣耐壓 | 4000V rms | |||||||
環境溫度 | -20°~75℃ | |||||||
安裝方式 | 螺栓固定 | |||||||
相關認證 | CE | |||||||
GSR1-3 AA型三相固態繼電器產品接線： |
|
GSR1-3 AA型三相固態繼電器產品尺寸： |
|
