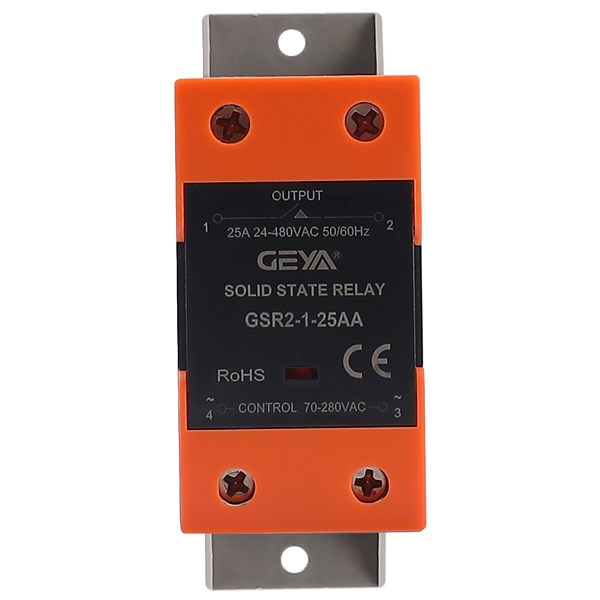

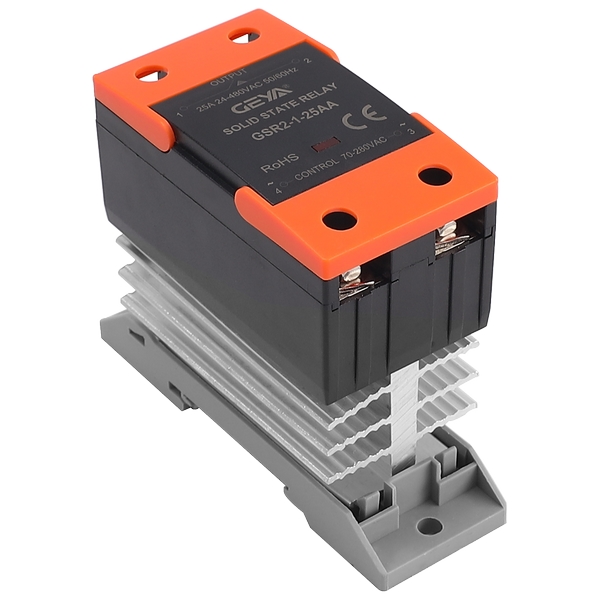

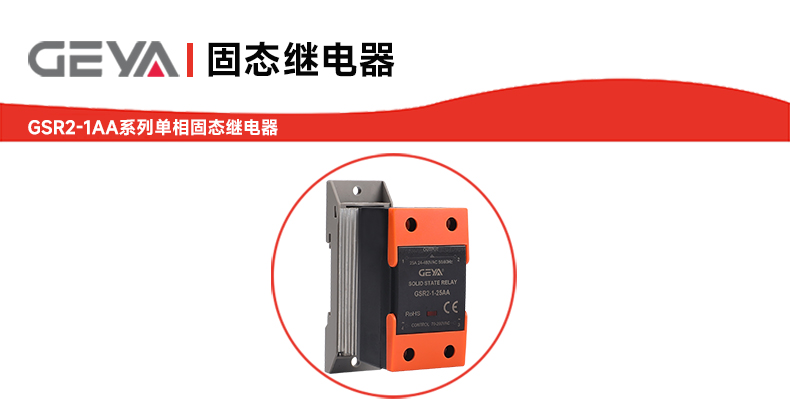

為何選擇GSR2-1 AA型帶散熱單相固態繼電器？ |
在需要高可靠性、長壽命、快速響應及抗惡劣環境能力的開關控制場合，GSR2-1 AA型帶散熱單相固態繼電器憑借其優異性能，成為替代傳統電磁繼電器的理想解決方 案。其集成的散熱設計，了在驅動較大負載時仍能保持穩定工作，特別適合對設備 運行持續性要求高的應用場景。 |
GSR2-1 AA型帶散熱單相固態繼電器產品優勢： |
1、高可靠長壽命： 無機械磨損部件，壽命遠超傳統繼電器。 |
2、安靜無擾運行： 工作過程無噪音、無火花，電磁干擾小。 |
3、響應迅速精準： 毫秒級開關速度，零電壓開啟、零電流關斷。 |
4、環境適應性強： 結構堅固，防震、防潮、防腐蝕。 |
5、驅動簡單兼容廣： 低控制電流，易于與各類控制電路接口。 |
6、安全隔離： 輸入輸出間高絕緣耐壓，保障系統安全。 |
GSR2-1 AA型帶散熱單相固態繼電器產品特點： |
1、寬輸入，易驅動： - 提供較寬的輸入電壓范圍，所需控制電流小（≤10mA），降低驅動電路設 計難度與功耗，輕松適配各類控制信號源。 |
2、全固態，高可靠： - 內部無任何可動機械部件，從根本上消除了觸點磨損、粘連、彈跳等問題，帶來超 長的使用壽命和的運行可靠性。 |
3、快響應，低干擾： - 具備毫秒級的開關速度，采用過零觸發技術（零電壓開啟，零電流關斷），有效抑 制浪涌電流，大幅降低開關過程產生的射頻干擾，系統電磁兼容性。 |
4、強保護，更耐用： - 內置阻容（RC）吸收回路，有效吸收負載開關瞬間產生的瞬態電壓和浪涌電流，為 繼電器自身和負載提供可靠保護，提升系統整體耐用性。 |
5、高隔離，保安全： - 輸入與輸出回路之間采用光電隔離技術，絕緣耐壓高達2500V，有效阻斷高低壓回 路間的電氣聯系，保障操作人員及后端設備安全。 |
6、緊湊強固設計：
- 產品體積小巧，內部填充環氧樹脂進行整體封裝，具備出色的防震、防潮、防腐蝕 性能，適應復雜嚴苛的工業環境。 |
GSR2-1 AA型帶散熱單相固態繼電器產品應用： |
GSR2-1 AA型帶散熱單相固態繼電器憑借其特性，廣泛應用于對電氣性能、可 靠性和環境適應性有較高要求的領域： |
1、工業控制： - 工業自動化生產線設備控制、數控機械、電機控制、泵類啟停、電磁閥驅動、遠程 控制系統等，滿足高效、精準、可靠的開關需求。 |
2、溫控系統： - 電爐、烘箱、恒溫槽等加熱設備的精確溫度控制回路，實現無火花安全通斷。 |
3、電力調節： - 應用于調功器、軟啟動器等設備中，實現交流負載的平滑控制。 |
4、照明控制： - 交通信號燈、廣告照明、建筑物景觀照明、舞臺燈光系統的智能化、無噪聲開關控 制。 |
5、儀器設備： - 醫療設備、分析儀器、辦公自動化設備（如打印機、復印機）中的高可靠性電源切 換與負載控制。 |
6、特種環境： - 粉塵、潮濕、腐蝕性或需要防爆的場合（如橡塑機械、化工設備、自動消防系統 ），其全密封無火花特性優勢。 |

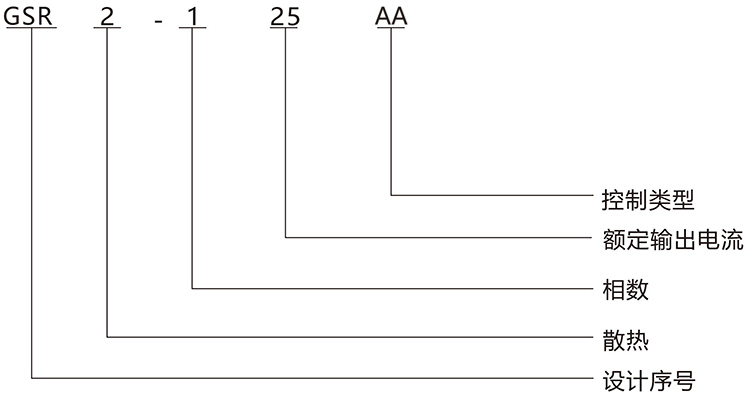

GSR2-1 AA型帶散熱單相固態繼電器型號說明： |
|
備注： |
散熱：1、不帶散熱；2、帶散熱 |
相數：1、單相； 2、二相；3、三相 |
額定輸出電流：10A/25A/40A/60A/80A/100A/120A |
控制類型：DA:直流控制交流；AA:交流控制交流； DD:直流控制直流 |
GSR2-1 AA型帶散熱單相固態繼電器型號說明： |
輸入參數 | |||||||
控制電壓范圍 | 70-280VAC | ||||||
小控制電流 | 5mA | ||||||
控制電流 | 10mA | ||||||
接通電壓 | 90VAC | ||||||
關斷電壓 | 50VAC | ||||||
輸出參數 | |||||||
輸出電壓范圍 | 24-480VAC | ||||||
規格/負載電流 | 10A | 25A | 40A | 60A | 80A | 100A | 120A |
峰值電壓 | 800VAC | 800VAC | 800VAC | 1200VAC | 1200VAC | 1200VAC | 1200VAC |
絕緣電阻 | 1000MΩ/500VDC | ||||||
OFF狀態 下漏電流 | ≤8 mArms | ≤8 mArms | ≤8 mArms | ≤2 mArms | ≤2 mArms | ≤2 mArms | ≤2 mArms |
On狀態下 飽和壓降 | ≤1.5V | ||||||
通斷反應延時 | ≤10ms | ||||||
一般特性 | |||||||
尺寸 | 57.4L×44.8W×28H | ||||||
重量 | 100g | ||||||
輸入輸出 間絕緣耐壓 | 2500Vrms | ||||||
輸入輸出與外 殼間絕緣耐壓 | 4000Vrms | ||||||
環境溫度 | -20°~75℃ | ||||||
安裝方式 | 螺栓固定 | ||||||
相關認證 | CE | ||||||
GSR2-1 AA型帶散熱單相固態繼電器產品接線： |
|
GSR2-1 AA型帶散熱單相固態繼電器產品尺寸： |

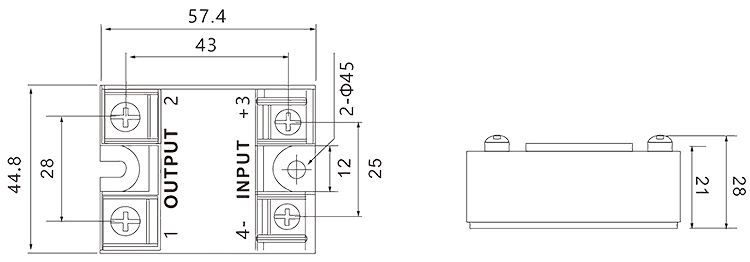

繼電器尺寸： |
|

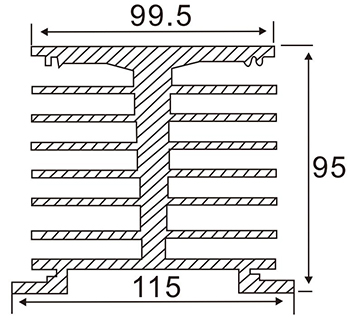

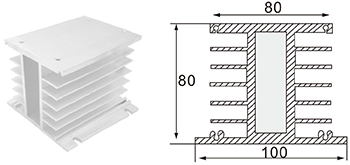

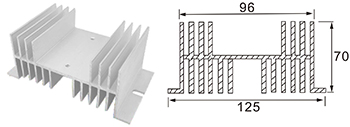

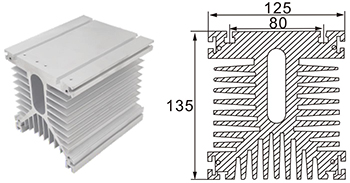

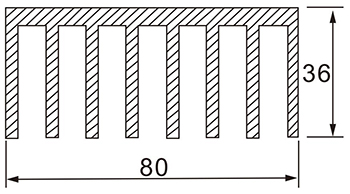

散熱器尺寸： |
 | 型號：MA |
長×寬×高（mm） 適用范圍 適用于負載實際小于10A-20A的一只長 方形單相固態繼電器（散熱器A-50，長度 50mm，以此散熱器長度為一位，A-100長 度100mm，為二位，以此類推┈ ┈） |
 | 型號：MB |
長×寬×高（mm） 適用范圍 適用于負載實際電流25A~120A的一只 長方形單相固態繼電器（散熱器G-80，長 度80mm，以此散熱器長度為一位，G-160 長度160mm，為二位，以此類推┈ ┈） |
 | 型號：MC |
長×寬×高（mm） 適用范圍 適用于負載實際小于60A~150A的一只 長方形工業級單相固態繼電器（散熱器 E-50，長度50mm，以此散熱器長度為一 位，E -220長度220mm，為二位，以此類 推┈ ┈） |
 | 型號：MD |
長×寬×高（mm） 適用范圍 適用于負載實際小于10A~100A的一只 長方形單相固態繼電器（散熱器D-120，長 度120mm，以此散熱器長度為一位,D-240 長度240mm，為二位，以此類推┈ ┈） |
 | 型號：ME |
長×寬×高（mm） 適用范圍 適用于負載實際小于35A的一只長方形 單相固態繼電器（ 散熱器D-120， 長度 120mm， 以此散熱器長度為一位D -240 長度240mm，為二位，以此類推┈ ┈） |
 | 型號：MF |
長×寬×高（mm） 適用范圍 適用于負載實際電流（三相總和）小于 60A-150A的一只三相固態繼電器（散熱器 C-100，長度110mm，以此散熱器長度為 一位，C-220長度220mm，為二位，以此 類推┈ ┈） |
