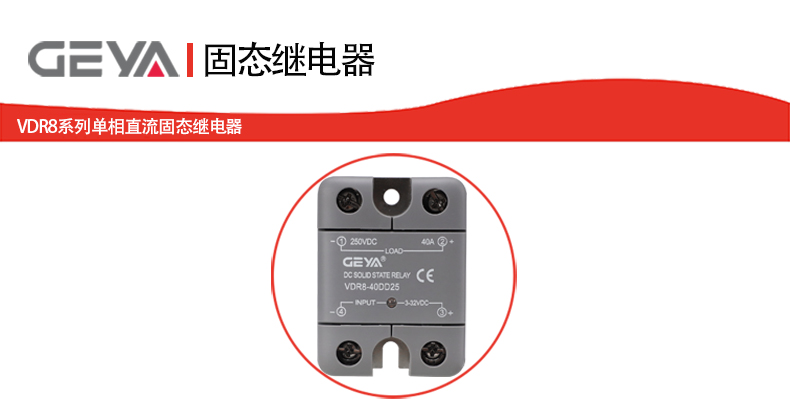

VDR8系列單相直流固態繼電器

產品介紹：VDR8系列單相直流固態繼電器采用環氧樹脂裝一體設計，具有耐腐蝕高，抗震性強等特點，主要用于弱電與強電隔離控制以及各種大功率的直流電氣設備。同時，VDR8系列單相直流固態繼電器采用晶體管輸出設計，通態壓降小，開關速度塊，輸入與輸出回路之間采用光隔離。產品穩定性強、工作可靠，可廣泛應用于工業自動化中。 1、輸入與輸出回路之間光隔離。 2、控制信號與TTL邏輯接口。 3、晶體管輸出，通態壓降小，開關速度快。 4、發光二管指示工作狀態。 5、環氧樹脂封裝一體，防腐抗震，工作可靠。

所屬分類：固態繼電器返回上一級

價格：

促銷：

[
                                        {"產品型號": "VDR8-10","控制電壓": "D","輸出電壓": "D08"},{"產品型號": "VDR8-10","控制電壓": "D","輸出電壓": "D25"},{"產品型號": "VDR8-10","控制電壓": "D","輸出電壓": "D60"},{"產品型號": "VDR8-25","控制電壓": "D","輸出電壓": "D08"},{"產品型號": "VDR8-25","控制電壓": "D","輸出電壓": "D25"},{"產品型號": "VDR8-25","控制電壓": "D","輸出電壓": "D60"},{"產品型號": "VDR8-40","控制電壓": "D","輸出電壓": "D08"},{"產品型號": "VDR8-40","控制電壓": "D","輸出電壓": "D25"},{"產品型號": "VDR8-40","控制電壓": "D","輸出電壓": "D60"},{"產品型號": "VDR8-60","控制電壓": "D","輸出電壓": "D08"},{"產品型號": "VDR8-60","控制電壓": "D","輸出電壓": "D25"},{"產品型號": "VDR8-60","控制電壓": "D","輸出電壓": "D60"},{"產品型號": "VDR8-80","控制電壓": "D","輸出電壓": "D08"},{"產品型號": "VDR8-80","控制電壓": "D","輸出電壓": "D25"},{"產品型號": "VDR8-80","控制電壓": "D","輸出電壓": "D60"},{"產品型號": "VDR8-100","控制電壓": "D","輸出電壓": "D08"},{"產品型號": "VDR8-100","控制電壓": "D","輸出電壓": "D25"},{"產品型號": "VDR8-120","控制電壓": "D","輸出電壓": "D08"},{"產品型號": "VDR8-120","控制電壓": "D","輸出電壓": "D25"},{"產品型號": "VDR8-140","控制電壓": "D","輸出電壓": "D08"},{"產品型號": "VDR8-140","控制電壓": "D","輸出電壓": "D25"}
                                        ]

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



VDR8系列單相直流固態繼電器產品特點：

1、輸入與輸出回路之間光隔離。

2、控制信號與TTL邏輯接口。

3、晶體管輸出，通態壓降小，開關速度快。

4、發光二管指示工作狀態。

5、環氧樹脂封裝一體，防腐抗震，工作可靠。

VDR8系列單相直流固態繼電器型號及含義：


VDR8系列單相直流固態繼電器產品選型：

控制電壓	工作電壓	額定工作電流
控制電壓	工作電壓	10Amps	25Amps	40Amps	60Amps	80Amps	100Amps	120Amps
3 to 32VDC	60VDC	VDR8-10DD06	VDR8-25DD06	VDR8-40DD06	VDR8-60DD06	VDR8-80DD06	VDR8-100DD06	VDR8-120DD06
	80VDC	VDR8-10DD08	VDR8-25DD08	VDR8-40DD08	VDR8-60DD08	VDR8-80DD08	VDR8-100DD08	VDR8-120DD08
	120VDC	VDR8-10DD12	VDR8-25DD12	VDR8-40DD12	VDR8-60DD12	VDR8-80DD12	VDR8-100DD12	VDR8-120DD12
	250VDC	VDR8-10DD25	VDR8-25DD25	VDR8-40DD25	VDR8-60DD25	VDR8-80DD25	VDR8-100DD25	VDR8-120DD25
	400VDC	VDR8-10DD40	VDR8-25DD40	VDR8-40DD40	VDR8-60DD40	VDR8-80DD40	VDR8-100DD40	VDR8-120DD40
	600VDC	VDR8-10DD60	VDR8-25DD60	VDR8-40DD60	VDR8-60DD60	VDR8-80DD60	VDR8-100DD60	VDR8-120DD60
	900VDC	VDR8-10DD90	VDR8-25DD90	VDR8-40DD90	VDR8-60DD90	VDR8-80DD90	VDR8-100DD90	VDR8-120DD90
	1200VDC	VDR8-10DD120	VDR8-25DD120	VDR8-40DD120	VDR8-60DD120	VDR8-80DD120	VDR8-100DD120	VDR8-120DD120


VDR8系列單相直流固態繼電器輸入參數：

參數名稱	參數值
輸入方式	D
控制電壓范圍	3 to 32VDC
輸入電流()	4-30mA
開通電壓	3VDC
關斷電壓	1VDC
反向電壓	-6VDC

VDR8系列單相直流固態繼電器輸出參數：

參數名稱	單位	參數值
標稱電流	Amps	10	25	40	60	80	100	120
負載電流范圍	Arms	0.05 to 10	0.05 to 25	0.05 to 40	0.1 to 60	0.1 to 80	0.1 to 100	0.1 to 120
浪涌電流10mSec(Max.)	Arms	200%
負載電壓	Vrms	60VDC~1200VDC
通態壓降	Vrms	≤0.5~4.6
斷態電壓	Vrms	60V,80V,250V,400V,60OV,900V,1200V
反應時間	MS	1.0
斷態漏電流	mArms	1.0
過壓保護	瞬態保持電壓分別為：80V,180V,470V,1000V
開關特性	Mosfet or IGBT

VDR8系列單相直流固態繼電器其他參數：

標稱電流	10A	25A	40A	60A	80A	100A	120A
介質耐壓，輸入/輸出(50/60 Hz	2500Vrms
介質耐壓，輸入，輸出/底板(50/60 Hz)	2500Vrms
絕緣電阻(@500 VDC)	10?Q
負載電流安全系數	組性負載取2.5-3倍，感性負載取3-6倍
工作溫度范圍	-40 to 80℃
儲存溫度范圍	-40 to 100℃
濕度符合標準IEC60068-2-78	95%
LED輸入指示燈	紅色
底板材質	紫銅
重量	120g
